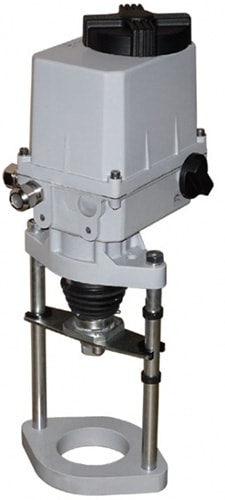

Клапан двухходовой с электроприводом

Описание
Характеристики

Гарантия 24 месяца
Большой выбор диаметров
У нас лучшая цена на данном рынке
Продукт сертифицирован в системе ТР ТС

Запросить цену

Надежность

Высокая эффективность и надежность
Сроки

Быстрый срок производства клапанов
Качество

Высокий контроль выходного качества
Герметичность

Высокий класс герметичности класс - A

Описание
Видео

Электрический двухходовой клапан предназначен для регулирования жидкостей в системах нагрева и охлаждения. Возможность управления дистанционно благодаря наличию электрического механизма. Применяются в системах отопления, охлаждения, кондиционирования на центральных и индивидуальных тепловых пунктах, котельных и других объектах.

Рабочая сред: температура - до 150 оС, давление - до 1.6 МПа

Файлы

КАТАЛОГ КОТЛОВ BOOSTER

(PDF, 0 bytes)

Технические характеристики и параметры работы

Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100	125	150
Условная пропускная способность, Kvs м3/ч	0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0	1,6 2,5 4,0 6,3	2,5 4,0 6,3 10	6,3 10 16	10 16 20 25	10 16 25 32 40	25 40 63	40 63 100	63 100 125 160	100 125 160 250	160 250 300
Коэффициент начала кавитации, Z	0,66	0,66	0,66	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3
Расходная характеристика	линейная составная	линейная составная	линейная составная	линейная составная	линейная составная	линейная составная	линейная составная	линейная составная	линейная составная	линейная составная	линейная составная
Номинальное давление PN, бар (МПа)	16 (1,6)	16 (1,6)	16 (1,6)	16 (1,6)	16 (1,6)	16 (1,6)	16 (1,6)	16 (1,6)	16 (1,6)	16 (1,6)	16 (1,6)
Протечка в затворе,% от Kvs, не более	0,01	0,01	0,01	0,01	0,01	0,01	0,01	0,01	0,01	0,01	0,01
Ход штока, мм	10	16	20	22	25	25	32/25*	32/25*	40/25*	50	60
Тип присоединения	фланцевый	фланцевый	фланцевый	фланцевый	фланцевый	фланцевый	фланцевый	фланцевый	фланцевый	фланцевый	фланцевый
Динамический диапазон регулирования	1 : 50	1 : 50	1 : 50	1 : 50	1 : 50	1 : 50	1 : 50	1 : 50	1 : 50	1 : 50	1 : 50
Рабочая среда	Вода с t до 150°С, 30% водный раствор этилен- гликоля	Вода с t до 150°С, 30% водный раствор этилен- гликоля	Вода с t до 150°С, 30% водный раствор этилен- гликоля	Вода с t до 150°С, 30% водный раствор этилен- гликоля	Вода с t до 150°С, 30% водный раствор этилен- гликоля	Вода с t до 150°С, 30% водный раствор этилен- гликоля	Вода с t до 150°С, 30% водный раствор этилен- гликоля	Вода с t до 150°С, 30% водный раствор этилен- гликоля	Вода с t до 150°С, 30% водный раствор этилен- гликоля	Вода с t до 150°С, 30% водный раствор этилен- гликоля	Вода с t до 150°С, 30% водный раствор этилен- гликоля

	Материалы
Корпус	чугун
Крышка	сталь 20
Шток	нержавеющая сталь 40х13
Плунжер	нержавеющая сталь 40х13
Седло	нержавеющая сталь 40х13
Сменный блок уплотнения штока	направляющие – PTFE, прокладки – EPDM
Уплотнение в затворе	"металл по металлу"

* Только для клапанов с приводом с наличием датчика положения с токовым сигналом 4-20mA

Вспомогательное оборудование

Подберем и поставим для Вас все необходимое вспомогательное котельное оборудование и запорно-регулирующую арматуру.

бак питательной воды;
теплообменное оборудование;
деаэратор;
дымовую трубу.
систему химводоподготовки;
